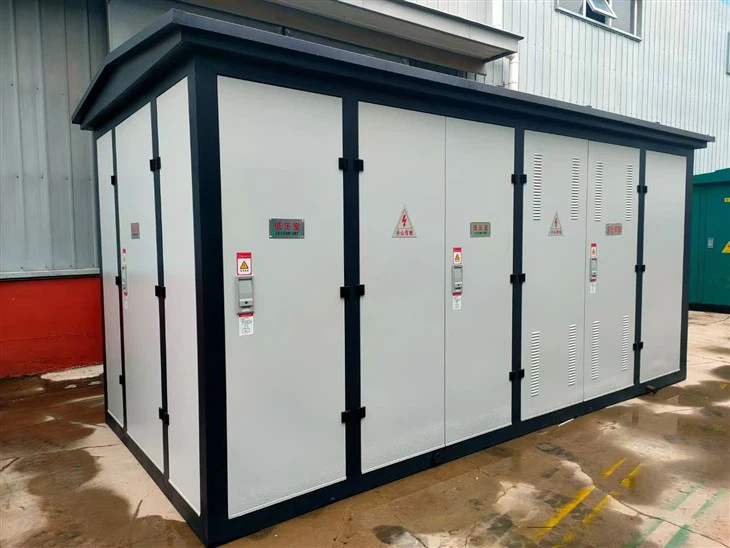

Busbars memainkan peranan penting dalam pencawang jenis kotak, berfungsi sebagai tulang belakang untuk pengagihan kuasa elektrik dalam pencawang. Sebagai pembekal pencawang jenis kotak, saya telah menyaksikan secara langsung pentingnya komponen -komponen ini dan kesannya terhadap prestasi dan kebolehpercayaan keseluruhan pencawang. Dalam blog ini, saya akan menyelidiki pelbagai aspek busbar yang digunakan dalam pencawang jenis kotak, termasuk jenis, fungsi, bahan, dan pertimbangan reka bentuknya.
Jenis Busbar dalam Kotak Jenis Kotak
Terdapat beberapa jenis busbar yang biasa digunakan dalam pencawang jenis kotak, masing -masing dengan ciri -ciri dan aplikasi tersendiri.
Busbar segi empat tepat
Busbar segi empat tepat adalah jenis yang paling banyak digunakan dalam pencawang jenis kotak. Mereka biasanya diperbuat daripada tembaga atau aluminium dan boleh didapati dalam pelbagai saiz dan ketebalan. Busbar segi empat tepat menawarkan kapasiti pembawa semasa yang tinggi dan mudah dipasang dan disambungkan. Mereka sering digunakan untuk pengagihan kuasa utama dalam pencawang, menghubungkan transformer, pemutus litar, dan peralatan elektrik lain.
Busbar tiub
Busbar tiub adalah satu lagi pilihan popular untuk pencawang jenis kotak, terutamanya dalam aplikasi voltan tinggi. Mereka diperbuat daripada tiub aluminium atau tembaga dan mempunyai struktur berongga, yang menyediakan pelesapan haba yang lebih baik dan mengurangkan berat busbar. Busbar tiub juga menawarkan rintangan elektrik yang lebih rendah dan kekuatan mekanikal yang lebih tinggi berbanding dengan busbar segi empat tepat. Mereka biasanya digunakan untuk pencawang luar atau dalam aplikasi di mana ruang terhad.
Busbar fleksibel
Busbar fleksibel diperbuat daripada konduktor tembaga atau aluminium fleksibel dan digunakan dalam aplikasi di mana terdapat keperluan untuk pergerakan atau getaran. Mereka sering digunakan dalam hubungan antara transformer dan switchgear atau dalam aplikasi di mana pencawang tertakluk kepada aktiviti seismik. Busbar fleksibel menawarkan fleksibiliti yang sangat baik dan dapat menahan lenturan berulang dan berpusing tanpa kehilangan sifat elektrik mereka.
Fungsi Busbars dalam Kotak Jenis Kotak
Busbar dalam pencawang jenis kotak melaksanakan beberapa fungsi penting, termasuk:
Pengagihan kuasa
Fungsi utama busbar adalah untuk mengedarkan kuasa elektrik dari sumber kuasa masuk ke pelbagai peralatan elektrik dalam pencawang. Mereka bertindak sebagai hab pusat, mengumpul dan mengedarkan kuasa kepada litar dan beban yang berbeza. Dengan menyediakan titik sambungan yang sama, busbar memastikan pengagihan kuasa yang cekap dan boleh dipercayai sepanjang pencawang.
Perlindungan kesalahan
Busbars juga memainkan peranan penting dalam perlindungan kesalahan dalam pencawang. Sekiranya litar pintas atau kesalahan elektrik lain, busbar mesti dapat menahan arus kesalahan yang tinggi tanpa kerosakan. Busbar direka untuk mempunyai impedans yang rendah, yang membantu mengehadkan arus kesalahan dan melindungi peralatan elektrik dari kerosakan. Di samping itu, bar bar sering dilengkapi dengan peranti perlindungan seperti pemutus litar dan fius untuk mengasingkan kesalahan dan menghalangnya daripada menyebarkan.
Peraturan voltan
Busbar juga boleh digunakan untuk mengawal voltan dalam pencawang. Dengan menyesuaikan impedans busbar, voltan boleh dikawal untuk memastikan ia kekal dalam julat yang boleh diterima untuk peralatan elektrik. Ini amat penting dalam aplikasi di mana beban adalah berubah -ubah atau di mana sumber kuasa tidak stabil.
Bahan yang digunakan untuk bar pencawang jenis bar
Pilihan bahan untuk bar dalam bahan pencawang jenis kotak bergantung kepada beberapa faktor, termasuk aplikasi, kapasiti pembawa semasa, keadaan persekitaran, dan kos. Dua bahan yang paling biasa digunakan untuk busbar adalah tembaga dan aluminium.
Copper Busbars
Tembaga adalah pilihan yang popular untuk bar kerana kekonduksian elektrik yang sangat baik, kekonduksian terma yang tinggi, dan kekuatan mekanikal yang baik. Bas tembaga mempunyai rintangan yang rendah, yang membantu mengurangkan kerugian kuasa dan meningkatkan kecekapan pencawang. Mereka juga sangat tahan terhadap kakisan dan dapat menahan suhu tinggi tanpa kehilangan sifat elektrik mereka. Walau bagaimanapun, tembaga lebih mahal daripada aluminium, yang boleh menjadikannya kurang kos efektif untuk beberapa aplikasi.
Aluminium busbars
Aluminium adalah satu lagi bahan yang biasa digunakan untuk bar. Ia lebih ringan dan lebih murah daripada tembaga, yang menjadikannya pilihan yang popular untuk aplikasi berskala besar. Bas aluminium juga mempunyai kekonduksian elektrik yang baik dan sangat tahan terhadap kakisan. Walau bagaimanapun, aluminium mempunyai kekonduksian terma yang lebih rendah daripada tembaga, yang bermaksud bahawa ia mungkin memerlukan kawasan keratan rentas yang lebih besar untuk membawa jumlah arus yang sama. Di samping itu, busbar aluminium lebih terdedah kepada pengoksidaan, yang dapat meningkatkan rintangan dan mengurangkan kecekapan busbar dari masa ke masa.
Pertimbangan Reka Bentuk untuk Busbars dalam Kotak Jenis Kotak
Apabila mereka bentuk busbar untuk pencawang jenis kotak, beberapa faktor mesti dipertimbangkan untuk memastikan prestasi dan kebolehpercayaan mereka yang betul.
Kapasiti pembawa semasa
Kapasiti pembawa semasa busbar adalah salah satu pertimbangan reka bentuk yang paling penting. Ia mesti dapat membawa arus maksimum yang akan mengalir melaluinya tanpa terlalu panas atau menyebabkan kerugian kuasa yang berlebihan. Kapasiti pembawa semasa bas bergantung kepada beberapa faktor, termasuk bahan, kawasan keratan rentas, suhu ambien, dan kaedah penyejukan.
Kekuatan mekanikal
Busbar juga mesti mempunyai kekuatan mekanikal yang mencukupi untuk menahan tegasan mekanikal dan getaran yang akan dikenakan semasa operasi. Ini termasuk berat busbar itu sendiri, berat peralatan elektrik yang disambungkan kepadanya, dan daya yang dihasilkan oleh arus kesalahan. Kekuatan mekanikal busbar bergantung kepada beberapa faktor, termasuk bahan, bentuk keratan rentas, dan struktur sokongan.
Penebat elektrik
Busbar mesti terlindung dengan betul untuk mencegah kejutan elektrik dan litar pintas. Bahan penebat yang digunakan untuk busbar bergantung kepada tahap voltan dan keadaan persekitaran. Bahan penebat biasa termasuk resin epoksi, getah silikon, dan PVC.
Pengurusan Thermal
Pengurusan terma yang betul adalah penting untuk operasi busbar yang boleh dipercayai. Busbar mesti dapat menghilangkan haba yang dihasilkan oleh arus yang mengalir melaluinya untuk mengelakkan terlalu panas dan kerosakan. Pengurusan haba bas bergantung kepada beberapa faktor, termasuk bahan, kawasan keratan rentas, suhu ambien, dan kaedah penyejukan.
Kesimpulan
Busbar adalah komponen penting dalam pencawang jenis kotak, berfungsi sebagai tulang belakang untuk pengagihan kuasa elektrik dalam pencawang. Sebagai pembekal pencawang jenis kotak, saya memahami pentingnya memilih bar yang betul untuk setiap aplikasi. Dengan mempertimbangkan jenis, fungsi, bahan, dan pertimbangan reka bentuk busbar, kami dapat memastikan bahawa pencawang kami adalah cekap, boleh dipercayai, dan selamat.
Sekiranya anda berminat untuk mempelajari lebih lanjut mengenai pencawang jenis kotak kami atau mempunyai sebarang soalan mengenai bar, sila lawati laman web kami diKotak jenis pencawang. Anda juga boleh meneroka produk kami yang lain sepertiTiang yang dipasang di tiangdanPencawang prefabrikasi. Kami sentiasa bersedia untuk membantu anda dengan keperluan pengedaran kuasa anda dan menantikan peluang untuk membincangkan keperluan anda dan memberi anda penyelesaian yang disesuaikan.
Rujukan
- Kejuruteraan Kuasa Kuasa Elektrik, Edisi Ketiga oleh Turan Gonen
- Buku Panduan Kejuruteraan Elektrik: Asas dan Aplikasi oleh Gerhard KM Meyer
- Perlindungan Sistem Kuasa dan Switchgear oleh MV Deshpande
