Kecekapan pengubah epoksi adalah faktor kritikal dalam prestasinya, dan suhu ambien memainkan peranan penting. Sebagai pembekal utama transformer epoksi, saya telah menyaksikan secara langsung bagaimana variasi suhu dapat memberi kesan kepada kecekapan peranti elektrik penting ini. Dalam blog ini, saya akan menyelidiki sains di sebalik hubungan antara suhu ambien dan kecekapan pengubah epoksi, dan memberikan pandangan berdasarkan pengalaman kami yang luas dalam industri.
Asas -asas transformer epoksi

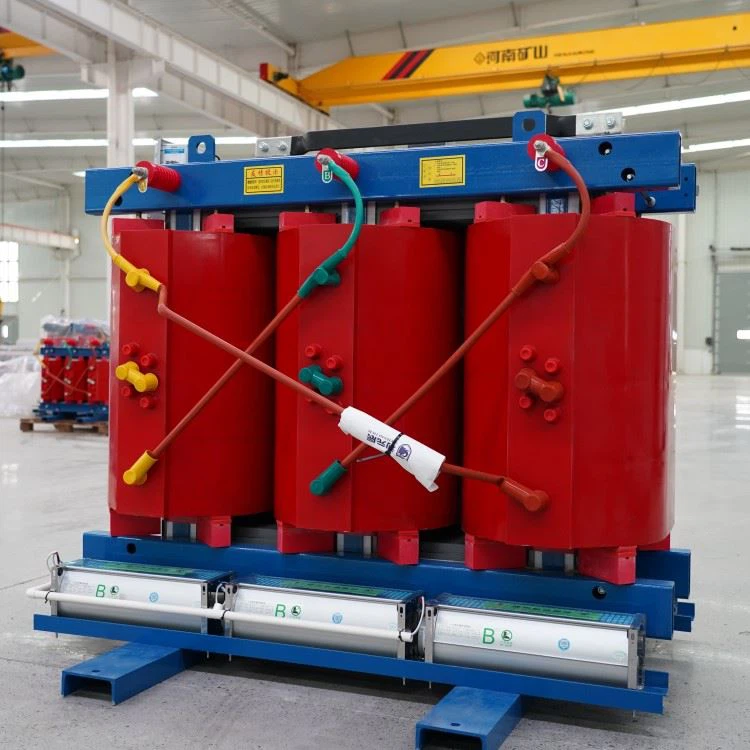

Transformer epoksi adalah sejenis pengubah jenis kering yang menggunakan resin epoksi untuk penebat. Mereka digunakan secara meluas dalam pelbagai aplikasi, seperti bangunan komersial, kemudahan perindustrian, dan sistem tenaga boleh diperbaharui. Kelebihan mereka termasuk kebolehpercayaan yang tinggi, keperluan penyelenggaraan yang rendah, dan keramahan alam sekitar.Jenis kering langkah ke bawah pengubah,Pengubah jenis kering terlindung udara, danPengubah pencawang jenis keringadalah semua sebahagian daripada keluarga pengubah epoksi, setiap tujuan khusus dalam pengagihan kuasa.
Bagaimana suhu ambien mempengaruhi rintangan
Salah satu cara utama suhu ambien mempengaruhi kecekapan pengubah epoksi adalah melalui kesannya terhadap rintangan penggulungan pengubah. Menurut undang -undang Ohm, kehilangan kuasa dalam konduktor diberikan oleh formula (p = i^{2} r), di mana (p) adalah kehilangan kuasa, (i) adalah arus yang mengalir melalui konduktor, dan (r) adalah rintangan konduktor.
Rintangan konduktor adalah suhu - bergantung, mengikuti formula (r_ {t} = r_ {0} (1 + \ alpha (t - t_ {0}))), di mana (r_ {t}) adalah rintangan pada suhu (t), (r_ {0}) Untuk tembaga, yang biasanya digunakan dalam belitan pengubah, (\ alpha) adalah kira -kira (0.00393/^{\ circ} c).
Apabila suhu ambien meningkat, suhu lilitan pengubah juga meningkat. Ini menyebabkan peningkatan dalam rintangan belitan. Oleh kerana kehilangan kuasa adalah berkadar dengan rintangan ((p = i^{2} r)), peningkatan rintangan membawa kepada kerugian kuasa yang lebih tinggi dalam bentuk haba. Kerugian ini mengurangkan kecekapan keseluruhan pengubah, kerana lebih banyak tenaga elektrik sedang ditukar menjadi haba dan bukannya dipindahkan ke bahagian sekunder pengubah.
Memberi kesan kepada kerugian teras
Sebagai tambahan kepada kehilangan penggulungan, kerugian teras dalam pengubah epoksi juga dipengaruhi oleh suhu ambien. Kerugian teras terdiri daripada kerugian histerisis dan eddy - kerugian semasa.
Kehilangan histerisis berlaku disebabkan oleh magnetisasi berulang dan demagnetisasi teras pengubah. Kehilangan histerisis adalah berkadar dengan kekerapan arus bergantian dan kawasan gelung histeresis. Apabila suhu meningkat, sifat magnet perubahan bahan teras, yang boleh menyebabkan peningkatan dalam kawasan gelung histeresis. Ini mengakibatkan kehilangan histerisis yang lebih tinggi dan mengurangkan kecekapan pengubah.
Eddy - Kerugian semasa disebabkan oleh induksi arus beredar (arus eddy) dalam teras pengubah. Kerugian ini berkadar dengan kuadrat ketumpatan fluks magnet dan kuadrat kekerapan. Peningkatan suhu boleh menyebabkan perubahan dalam resistiviti bahan teras, yang seterusnya mempengaruhi kerugian eddy - semasa. Secara amnya, apabila suhu meningkat, resistiviti bahan teras berkurangan, yang membawa kepada peningkatan eddy - kerugian semasa.
Pengurusan penyejukan dan suhu
Untuk mengurangkan kesan negatif suhu ambien yang tinggi terhadap kecekapan pengubah epoksi, pengurusan penyejukan dan suhu yang betul adalah penting. Kebanyakan transformer epoksi direka bentuk dengan mekanisme penyejukan yang dibina, seperti penyejukan udara semulajadi atau penyejukan udara terpaksa.
Penyejukan udara semulajadi bergantung pada perolakan semula jadi udara untuk menghilangkan haba dari pengubah. Transformer direka dengan sirip atau struktur haba yang lain untuk meningkatkan kawasan permukaan yang tersedia untuk pemindahan haba. Walau bagaimanapun, dalam persekitaran suhu yang tinggi, penyejukan udara semulajadi mungkin tidak mencukupi untuk mengekalkan pengubah pada suhu operasi yang optimum.
Penyejukan udara paksa, sebaliknya, menggunakan peminat untuk meniup udara ke atas pengubah, meningkatkan kadar pemindahan haba. Kaedah ini dapat meningkatkan kecekapan penyejukan dan membantu mengekalkan suhu pengubah dalam julat yang boleh diterima. Dalam sesetengah kes, sistem penyejukan cecair juga boleh digunakan untuk transformer epoksi skala besar, menyediakan penyingkiran haba yang lebih berkesan.
Penuaan haba penebat
Satu lagi aspek penting untuk dipertimbangkan ialah penuaan haba penebat epoksi. Resin epoksi adalah bahan polimer, dan sifat mekanikal dan elektriknya dapat merendahkan dari masa ke masa disebabkan oleh pendedahan kepada suhu tinggi. Apabila suhu meningkat, kadar penuaan haba penebat epoksi mempercepatkan.
Penuaan haba boleh menyebabkan pengurangan kekuatan dielektrik penebat, meningkatkan risiko kerosakan elektrik. Ia juga boleh menyebabkan penebat menjadi rapuh dan retak, yang seterusnya menjejaskan sifat penebatnya. Isu -isu ini bukan sahaja menjejaskan keselamatan dan kebolehpercayaan pengubah tetapi juga secara tidak langsung memberi kesan kepada kecekapannya dengan meningkatkan kemungkinan litar pendek dan kesalahan elektrik lain.
Kajian Kes dan Pemerhatian Dunia Sebenar -
Dalam pengalaman kami sebagai pembekal transformer epoksi, kami telah melihat banyak contoh di mana suhu ambien mempunyai kesan yang signifikan terhadap kecekapan pengubah. Sebagai contoh, di loji perindustrian yang besar yang terletak di iklim yang panas, Transformers pada mulanya beroperasi pada kecekapan yang agak tinggi. Walau bagaimanapun, ketika bulan -bulan musim panas menghampiri dan suhu ambien melonjak, kecekapan transformer mula menurun.
Pengendali loji melihat peningkatan suhu transformer dan peningkatan yang sama dalam penggunaan kuasa. Selepas menjalankan analisis terperinci, didapati bahawa peningkatan rintangan penggulungan dan kerugian teras disebabkan oleh suhu tinggi adalah punca utama pengurangan kecekapan. Dengan memasang peminat penyejukan tambahan dan melaksanakan sistem pemantauan suhu yang lebih ketat, kilang itu dapat membawa suhu pengubah di bawah kawalan dan meningkatkan kecekapan.
Julat suhu operasi yang optimum
Setiap pengubah epoksi mempunyai julat suhu operasi yang optimum yang ditentukan oleh pengilang. Julat ini ditentukan berdasarkan sifat -sifat bahan penggulungan, bahan teras, dan bahan penebat. Mengendalikan pengubah dalam julat ini memastikan kecekapan maksimum dan umur panjang.
Biasanya, julat suhu operasi yang optimum untuk transformer epoksi adalah antara (40^{\ circ} c) dan (60^{\ circ} c). Apabila suhu ambien berada dalam julat ini, rintangan penggulungan dan kerugian teras diminimumkan, dan penebat kurang berkemungkinan mengalami penuaan terma yang signifikan.
Strategi Mitigasi
Untuk memastikan operasi transformer epoksi yang cekap dalam pelbagai keadaan suhu ambien, beberapa strategi pengurangan boleh digunakan:
- Ukuran yang betul: Memilih pengubah dengan kapasiti yang mencukupi untuk keperluan beban adalah penting. Pengubah besar boleh beroperasi pada faktor beban yang lebih rendah, yang dapat mengurangkan kecekapannya. Sebaliknya, pengubah yang berukuran kecil akan menjadi lebih mudah untuk terlalu panas, terutamanya dalam persekitaran suhu yang tinggi.
- Penyelenggaraan tetap: Penyelenggaraan tetap, termasuk membersihkan pengubah, memeriksa sistem penyejukan, dan memantau suhu dan parameter elektrik, adalah penting. Ini membantu mengenal pasti dan menangani sebarang isu yang berpotensi sebelum menyebabkan kerugian kecekapan yang ketara.
- Pemantauan Thermal: Memasang sensor suhu pada belitan pengubah dan teras membolehkan pemantauan masa sebenar suhu. Ini membolehkan pengendali mengambil langkah proaktif, seperti menyesuaikan beban atau meningkatkan kapasiti penyejukan, apabila suhu mendekati had atas julat optimum.
Kesimpulan
Suhu ambien mempunyai kesan mendalam terhadap kecekapan pengubah epoksi. Melalui kesannya terhadap rintangan penggulungan, kerugian teras, dan penuaan penebat, suhu tinggi dapat mengurangkan prestasi peranti elektrik kritikal dengan ketara. Sebagai pembekal transformer epoksi, kami memahami pentingnya menyediakan transformer yang dapat menahan pelbagai suhu ambien dan mengekalkan kecekapan mereka dari masa ke masa.
Sekiranya anda berada di pasaran untuk transformer epoksi yang berkualiti tinggi atau memerlukan nasihat tentang cara mengoptimumkan kecekapan transformer sedia ada anda dalam keadaan suhu yang berbeza, kami berada di sini untuk membantu. Pasukan pakar kami boleh menyediakan penyelesaian yang disesuaikan berdasarkan keperluan khusus anda. Hubungi kami hari ini untuk memulakan perbincangan mengenai keperluan pengubah anda dan meneroka bagaimana kami dapat membantu anda dalam mencapai prestasi terbaik.
Rujukan
- "Kejuruteraan Transformer: Reka Bentuk, Teknologi, dan Diagnostik" oleh George Karady dan Gyu - Tae Heo.
- Roger C. Dugan, Mark F.
- Piawaian IEEE untuk Transformers Kuasa, yang memberikan garis panduan terperinci mengenai reka bentuk, prestasi, dan ujian pengubah.
